Descripción
Descripción del separador de láminas

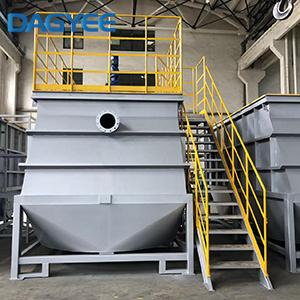

Decantador de placa inclinada con Clarificador de láminas (IPS), un tipo de decantador diseñado para eliminar partículas de líquidos.
A menudo se emplean en el tratamiento primario de agua en lugar de los tanques de sedimentación convencionales. utilizado en el tratamiento de aguas industriales. las placas inclinadas brindan un área de asentamiento efectiva grande para una huella pequeña. La corriente de entrada se detiene al entrar en el clarificador. Las partículas sólidas comienzan a asentarse en las placas y comienzan a acumularse en las tolvas de recolección en el fondo de la unidad clarificadora. Los lodos se extraen del fondo de las tolvas y el líquido clarificado sale de la unidad por la parte superior sobre el vertedero.
Opciones Disponibles
• Tanque de mezcla rápida/floculación con agitador
• Estructura de acero o acero inoxidable completamente acristalada
• Diseño de tanques de concreto
• Recubrimientos y placas especiales
• Espesador de fangos mecánico integrado
• Revisión de plataformas y escaleras
• Análisis de laboratorio interno para optimizar el equipo
• Diseño de agua potable
• Junta y tapa removible
• Eliminación automática de sedimentos
• Instrumentación y control
• Equipos de alimentación de productos químicos
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas de campo
Modelo de separador de láminas
DLC-I Gravity Lamella, cubo de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamella con raspador, aumenta el mecanismo de transmisión mecánica, la descarga de lodo es mejor y más suave, y combina con la unidad con una gran capacidad de procesamiento.
Lamela súper hidráulica DLC-III, huella reducida, sedimentación eficiente, transporte desmontable.
| DLC Modelo |
Capacidades (m3/h) |
Conexiones de tubería() | dimensiones físicas(m) | |||||
| Entrada(a) | Efluente(b) | Lodo(c) | Resaca(d) | L | W | H | ||
| DLC- | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC- | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC- | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC- | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC- | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC- | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC- | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC- | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC- | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventajas del separador de láminas
Lamella clarifier minimiza el mantenimiento y la operación
El costo del diseño compacto es mucho menor que el agente clarificante estándar. Lamella es excelente para fábricas nuevas o para actualizar instalaciones existentes con un sistema de espacio limitado. La configuración garantiza condiciones de flujo laminar, lo que da como resultado una alta uniformidad hidráulica y una alta calidad del efluente. El tratamiento de fuente puntual con Lamella es muy adecuado para muchas aplicaciones.
Aplicaciones del separador de láminas
Clarificación de agua potable
Agua de procesos industriales
Retrolavado del filtro de arena
Acabado de metales
Minería
agua subterránea
Pre-sedimentación fluvial
