Descripción
Descripción mecánica de la pantalla fina
La máquina de descontaminación de rejilla fina es un equipo especial para el tratamiento de agua que puede interceptar y eliminar de forma continua y automática varias formas de desechos en el fluido. Puede ser ampliamente utilizado en el tratamiento de aguas residuales urbanas. También se puede utilizar como equipo de cribado de etapa frontal en el proceso de tratamiento de aguas residuales de industrias textiles, de procesamiento de alimentos, fabricación de papel, cuero y otras. Es uno de los equipos de detección de sólidos y líquidos en mi país en la actualidad.

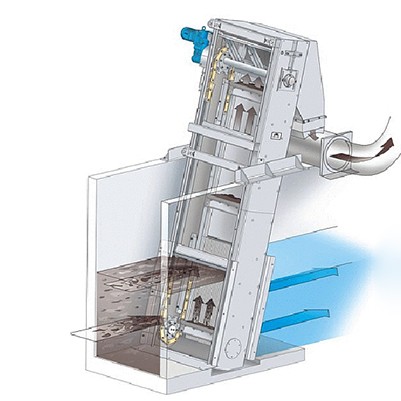

La pantalla rotatoria se instala en la entrada de la estación de bombeo o sistema de tratamiento de agua. Se compone de pedestal, dientes específicos en forma de arado, placa de rastrillo, cadena de elevador y unidades de motorreductor, etc. Se ensambla en diferentes espacios de acuerdo con el caudal diferente. el accionamiento del dispositivo de conducción, enganchando residuos de abajo hacia arriba junto con la cadena del elevador. Bajo el efecto de la guía de dirección y la rueda guía, los residuos se descargan por gravedad mientras la placa de rastrillo llega a la parte superior de la pantalla. Los dientes del rastrillo se movieron al fondo del equipo y comenzaron a trabajar para otra ronda, los residuos se mueven continuamente.
Composición de pantalla fina mecánica
Partes de la rejilla fina del marco de la placa de malla de entrada interior;
Sistema de manejo;
Sistema de plantilla;
sistema de retrolavado;
Sistema de división y Sistema de control electrónico;
El motorreductor impulsa la rueda dentada para que gire. La rueda dentada impulsa la placa de malla para que gire continuamente; las aguas residuales ingresan a la rejilla desde la entrada de agua y pasan a través de la placa de malla a una velocidad excesiva. El agua fluye hacia el exterior de la placa de la pantalla y la suciedad queda en la superficie interior de la misma placa. Con la rotación continua de la placa de la pantalla, ayuda a la parte original: el sistema de retrolavado enjuaga el exterior de la placa de la pantalla y la suciedad se lava hacia el canal receptor bajo la acción del agua de lavado. Siéntase libre de revisar el agua de enjuague desde el pozo hasta la salida de aguas residuales.
Parámetro mecánico de pantalla fina
| Ancho de cuadrícula A (mm) |
600-3000 |
| Rejilla bien ancho （mm） |
A+100 |
| Ancho efectivo del filtro (mm) |
A-150 |
| Profundidad del pozo de rejilla H（mm） |
1.5-4 |
| Ángulo de instalación ° | 60-80 |
| Diámetro de malla (mm) |
2 3 5 6 8 10 |
| Velocidad de carrera (m/min) |
Less than 3 |
| Potencia de accionamiento principal (KW) |
0.75-3 |
| Poder de limpieza (KW) |
0.37-0.75 |
| Poder de limpieza (KW) |
Más de 0.3 |
| Diferencia máxima de nivel de agua de diseño (m) |
1.0 |
| Capacidad Diámetro malla con 3mm (m3/hr) | 700 |
| Capacidad Diámetro de malla con 4-6 mm (m3/hr) |
900 |
| Capacidad Diámetro de malla con 7-10 mm (m3/hr) |
1200 |
Ventaja de pantalla fina mecánica
Diseño de estructura mecánica de alta resistencia, la operación continua del equipo es más confiable y garantizada;
El diseño de filtración continua forzada de la rejilla evita que sustancias como la escoria de la rejilla fluyan hacia la parte trasera de la rejilla;
Mayor eficiencia de filtración garantizada;
La escoria de la pantalla y otras sustancias retenidas en la placa del filtro son lavadas por la boquilla para obtener el efecto de limpieza;
La instalación vertical ahorra espacio y la renovación no necesita cambiar la construcción civil original, que tiene un mejor rendimiento de costos;
La estructura completamente sellada de la rejilla controla efectivamente la liberación de olores;
En comparación con otros productos, puede filtrar más agua con menos pérdida de carga.
Opciones de pantalla fina mecánica
Tipos y tamaños de pantalla alternativos
Material Acero inoxidable 304L/316L
Voltaje y frecuencia alterna
Grado alternativo de protección del motor
Panel de control
Aplicación de pantalla fina mecánica
Es un equipo de descontaminación de rejilla fina de alta eficiencia que combina el bloqueo de la contaminación y la descontaminación.
Es adecuado para estaciones de bombeo grandes, medianas y pequeñas como rejillas finas para interceptar y eliminar objetos flotantes en el agua, tales como: yerbas, papel, colillas, pepitas de melón, fibras, cabello, etc.
Este modelo tiene una alta tasa de captura de suciedad, la aplicación eficaz del proceso de tratamiento posterior.
