Descripción

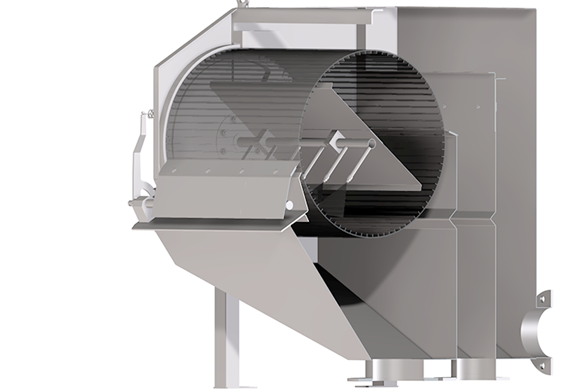

Tamiz rotativo de alimentación externa
El vertido a tratar entra a través de la brida situada en la parte exterior del cuerpo del tamiz, distribuyéndose uniformemente por el aliviadero y rebosadero a través del tambor filtrante.
Los sólidos quedan retenidos en la superficie del tambor mientras se produce su rotación, el vertido penetra a través de la luz de malla efectuando una función de autolimpieza al volver a pasar por la parte inferior del tambor.
A su paso por la rasqueta exterior se desprenden los sólidos de la malla, gracias a la gravedad los sólidos caen del rascador.
Tamices de tambor rotativo
Detalles técnicos del tamiz rotativo de alimentación externa
Menos sensible al bloqueo
La cuña es más ancha en el interior, por lo que el bloqueo de las ranuras es más difícil. Además, el agua residual pasa dos veces por el tamiz. En la primera pasada deja los sólidos en el tambor, en la segunda pasada se eliminan los bloqueos.
Contenido de humedad ajustable del tamizaje
Cuanto más lento gire el tamiz, más tiempo se filtrará el agua de los residuos y más secos se volverán los residuos.
Estructura de soporte
Crea una altura suficiente para colocar un contenedor debajo de la pantalla.
Mejora la higiene y evita las molestias
Al añadir una tapa abatible, se abre sin esfuerzo, ya que incluye una apertura abatible asistida por un cilindro de gas.
Sistema automático de limpieza por pulverización
Limpia una gran superficie. El tubo de pulverización está equipado con múltiples boquillas de pulverización de alta presión que son fiables y seguras.
Higiénico
El tamizaje es guiado por una rampa durante la caída en el depósito.
Tamices de tambor rotativo Mesa técnica
Tamices de tambor rotativo Mesa técnica
DDS
Model
Drum size
Physical Dimensions(m)
Power
Capacities(m3/h)
Effluent height
mm
L
W
H
KW
0.5mm
0.75mm
1mm
mm
DDS06/400
Ø610x400
990
1520
1650
0.37
15-20
17-20.5
25-80
500
DDS06/700
Ø610x700
1390
1520
1650
0.55
30-40
35-40
50-150
500
DDS06/1000
Ø610x1000
1690
1520
1650
0.55
45-60
50-60
75-230
500
DDS06/1300
Ø610x1300
1990
1520
1650
0.75
60-80
70-80
100-300
500
DDS06/1600
Ø610x1600
2290
1520
1650
0.75
75-100
90-100
125-350
500
DDS06/2000
Ø610x2000
2590
1520
1650
0.75
95-130
110-130
150-400
500
DDS08/2000
Ø 800x2000
2670
1730
1930
1.1
130-190
140-190
220-600
600
DDS08/2500
Ø 800x2500
3120
1750
1930
1.1
160-225
170-240
240-680
600
Tamices de tambor rotativo Características
Luces de paso y tamaños variados
Voltaje y frecuencia adaptables
Grado de protección del motor adaptable
Panel de control
Sistema móvil de lavado del cilindro con agua a alta presión
Beneficios Tamices de tambor rotativo
Diseño de pantalla de alambre de cuña en forma de V
Protección contra desbordamiento incorporada
Separación y autolimpieza en el mismo paso
Diseño de barra rociadora interna
Amplia gama de aplicaciones industriales
Bajos costos de capital y operación
Proporcione muchos años y un servicio sin problemas.
Operación automática, requiere poca atención por parte del operador
Aplicación de pantalla de tambor giratorio externo
El agua residual se transporta a través de un distribuidor de entrada sobre la superficie externa del cilindro filtrante que tiene juntas plásticas laterales y posterior para evitar que pasen los sólidos.Los sólidos retenidos en la superficie externa del cilindro son descargan por el lado opuesto a la entrada ayudados por el giro del cilindro y separados por un rascador de latón superficial.
Después de pasar por el interior del cilindro filtrante, el agua limpia se recoge en el fondo del tanque y se descarga a través de una brida.
La rotación del cilindro es generada por un motor reductor montado en un lateral del equipo y en el lateral opuesto, se instala un sistema de limpieza.
El sistema está compuesto por un tubo equipado con una boquilla de alta presión que periódicamente limpia el tambor de filtración (sistema de lavado móvil). El sistema debe estar conectado a la red de agua.
