Elemento Mezclador Estático Tipo Hoja para Alta Eficiencia en Flujos Viscosos

Elemento Mezclador Estático Tipo Hoja para Alta Eficiencia en Flujos Viscosos

Artículo del producto：SK

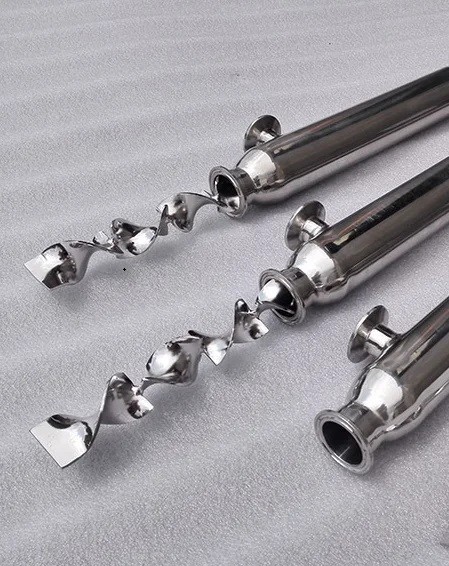

Diseño del Elemento: Geometría de Hoja Helicoidal

Viscosidad del Fluido: Optimizado para Fluidos de Media a Alta Viscosidad

Número de Elementos: 4-6 (Configuración Estándar)

Presión de Trabajo Máx.: 10 Bar

Descripción

Mezcladores estáticos

El diseño del Mezclador estático DAGYEE está optimizado para proporcionar fuerzas de mezcla turbulentas y minimizar el arrastre y la pérdida de energía en el sistema.
Se desarrolla un sistema modular para diseñar un mezclador único que sea totalmente específico para su proceso, sea rápido de producir y garantice una larga vida útil.
Eso hace que nuestra mezcladora estática sea ideal para manejar todas sus aplicaciones de mezclado "en línea".

Mezclador estático estructura

Un mezclador estático consiste en una carcasa tubular con elementos fijos en el interior, los llamados elementos de mezcla, los cuales se encargan de perturbar de tal forma el perfil de la corriente (influir en él) que todos los ingredientes se mezclan hasta formar una sustancia homogénea. En el proceso intervienen componentes externos, como una bomba, para introducir los ingredientes en el mezclador con una corriente forzada. Dentro del mezclador estático no hay elementos móviles, lo cual ofrece diversas ventajas. Por ejemplo, el mezclador estático no necesita mantenimiento, el consumo de energía es muy limitado y no hay componentes electrónicos que puedan suponer peligro de explosión. Para determinar la forma del mezclador y el número de elementos fijos necesarios se requieren muchos conocimientos y para calcular la mezcla exacta se utilizan complejos modelos matemáticos y paquetes de software. En el proceso de mezcla se manejan, en general, dos principios procedentes de la teoría de corrientes, los cuales generan respectivamente dos tipos de corriente: turbulenta y laminar. Bajo estas líneas se muestra una imagen que representa el proceso de mezcla.

Modelo de la serie SK

Modelo	Dg(mm)	dh(mm)	Q(m3/h)
SK-5/10	10	5	0.15-0.3
SK-7.5/15	15	7.5	0.3-0.6
SK-10/20	20	10	0.6-1.2
SK-12.5/25	25	12.5	0.9-1.8
SK-16/32	32	16	1.4-3.2
SK-20/40	40	20	2.2-4.5
SK-25/50	50	25	3.5-7.0
SK-32.5/65	65	32.5	5.9-12
SK-40/80	80	40	9-18
SK-50/100	100	100	14-28
SK-62.5/125	125	125	22-44
SK-75/150	150	150	31-64
SK-100/200	200	200	56-110
SK-125/250	250	250	88-177
SK-150/300	300	300	127-255
SK-175/350	350	350	173-346
SK-200/400	400	400	226-452
SK-250/500	500	500	353-706

Mezclador estático opción

Mezclador estático ventaja

De fácil instalación, con acoplamiento bridado.
Excelente mezcla de fluidos con baja caída de presión.
Distribución uniforme de temperatura, sin gradientes o picos localizados.
Superficies y bordes lisos que permiten el flujo adecuado del producto.
Admite fluidos de baja y alta viscosidad.• Puede ser usado para fluidos corrosivos.
Sin elementos móviles, lo cual hace que sea un sistema sencillo, sin conexiones eléctricas o mecánicas adicionales.
Mantiene la uniformidad en la calidad del producto.
Proporciona tiempos de mezcla más cortos y una distribución de cizalladuras más efectiva que en sistemas de agitación en tanques.
Mantenimiento bajo.
Derivaciones y facilidades para toma de muestras o instalación de equipos de medición (manómetros, termocuplas, etc)
