Descripción

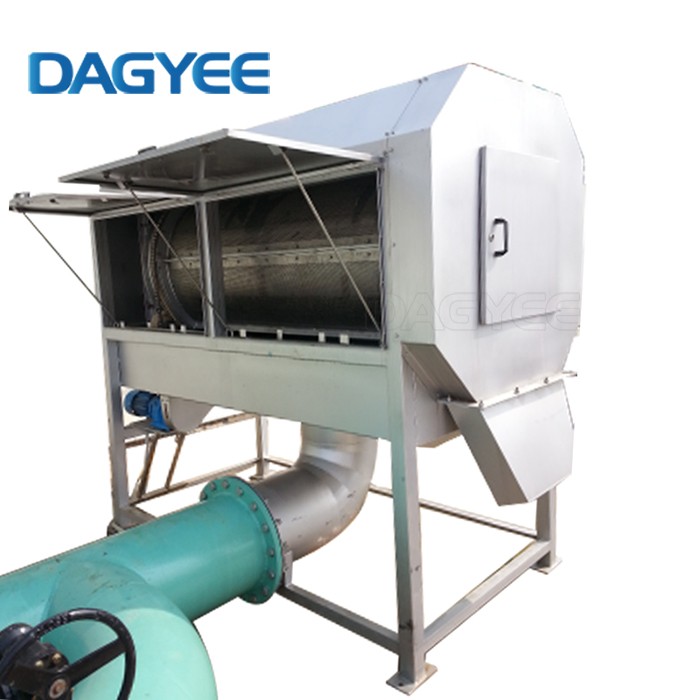

Pantalla de tambor rotativo interno descripción
Alimentación interna: Las aguas residuales o los líquidos se introducen a través del eje central del tambor. Esto significa que el líquido entra a través del interior de la pantalla giratoria y se somete a la separación sólido-líquido. Este diseño se utiliza comúnmente para la separación sólido-líquido, así como otras aplicaciones industriales que requieren una filtración eficiente.
Pantalla de tambor rotativo interno modelo
|
DIRD
Modelo |
Tamaño del tambor | Dimensiones físicas (mm) | Energía |
Peso
(Kg)
|
Capacidades(m3/h) | Altura del lodo | ||||
| mm | L | W | H | KW | 1mm | 2mm | 3mm | mm | ||
| IRD6-900 | Ø600x900 | 1900 | 1350 | 1700 | 0.55 | 630 | 15 | 25 | 30 | 500 |
| IRD6-1200 | Ø600x1200 | 2200 | 1350 | 1700 | 0.55 | 820 | 30 | 50 | 60 | 500 |
| IRD6-1500 | Ø600x1500 | 2500 | 1350 | 1700 | 0.75 | 1000 | 45 | 70 | 85 | 500 |
| IRD6-1800 | Ø600x1800 | 2800 | 1350 | 1700 | 0.75 | 1160 | 60 | 100 | 120 | 500 |
| IRD6-2100 | Ø600x2100 | 3100 | 1350 | 1700 | 1.1 | 1300 | 80 | 135 | 170 | 500 |
| IRD9-1200 | Ø900x1200 | 2300 | 1600 | 2200 | 1.1 | 1200 | 40 | 70 | 85 | 600 |
| IRD9-1800 | Ø900x1800 | 2900 | 1600 | 2200 | 1.1 | 1470 | 80 | 135 | 170 | 600 |
| IRD9-2500 | Ø900x2500 | 3600 | 1600 | 2200 | 1.5 | 1800 | 120 | 200 | 250 | 600 |
| IRD9-3000 | Ø900x3000 | 4100 | 1600 | 2200 | 1.5 | 2100 | 160 | 270 | 350 | 600 |
Pantalla de tambor rotativo interno función

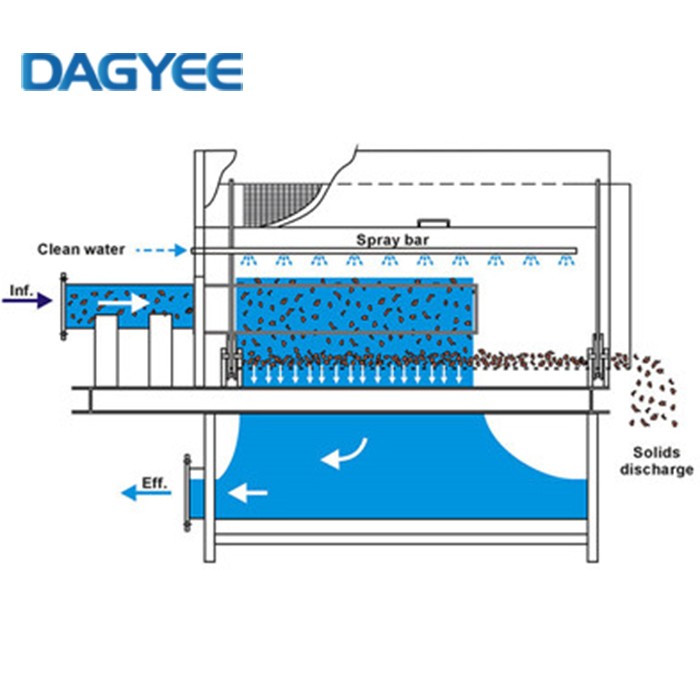

El agua a tamizar accede por la brida de entrada, ubicada en la parte anterior del equipo, a un difusor interno que la distribuye en una gran superficie del cesto filtrante que se encarga de separar los sólidos contenidos en el agua.
La limpieza del cesto filtrante se realiza por un sistema de lavado a presión, de fuera a adentro, formado por un tubo con boquillas calibradas y una serie de cepillos en material plástico de abrasión reducida. El agua tamizada es conducida por gravedad hacia la brida de salida, que también está en la parte anterior del equipo y los sólidos son transportados por medio del sinfín interno hacia la parte posterior, donde son descargados.
La inclinación especial del cesto filtrante hacia la zona de descarga contribuye a la deshidratación del material tamizado.
El equipo además tiene una brida de bypass que protege al equipo de eventuales reboses y está predispuesto para el montaje de una sonda de rebose.
Pantalla de tambor rotativo interno aplicación
- Tratamiento aguas residuales industrial (incl. Tratamiento de lodos)
- Mataderos
- Aguas residuales - Industria bebidas
- Aguas residuales - procesamiento comida
- Tratamiento aguas residuales frutas y verduras
- Procesamiento celulosa y papel, Almidón y subproductos
- Curtiduría - trabajo pieles / Teñido
- Reciclaje plastico - Aguas residuales
- Ganadería (estiercol)
- Tratamiento aguas residuales municipales (incl. Tratamiento de lodos)
- Tratamiento agua potable
- Manipulación y tratamiento de residuos sólidos industriales / Manipulación y tratamiento subproducto
- tratamiento subproductos animales
- Incineradoras
