Descripción

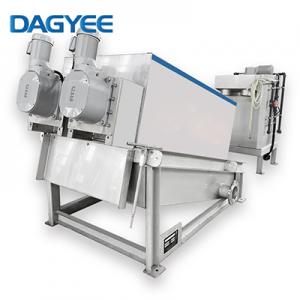

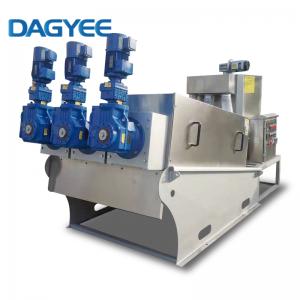

Máquina de prensa de tornillo de deshidratación de lodos de discos múltiples
La máquina de deshidratación de lodos con prensa de tornillo DAGYEE es un tipo de equipo de deshidratación de lodos económico y respetuoso con el medio ambiente. Es un nuevo tipo de equipo de deshidratación por extrusión de lodos que utiliza el principio de extrusión por tornillo, a través de la fuerte fuerza de compresión generada por el cambio del diámetro del tornillo y el paso del tornillo, y el pequeño espacio entre el anillo flotante y el anillo fijo, para realizar sólidos -separación de líquidos.
La prensa de tornillo de deshidratación DAGYEE está compuesta por un gabinete de control completamente automático, una caja de modulación de floculación, un dispositivo de deshidratación y espesamiento de lodos y un tanque de recolección de líquidos. La prensa de tornillo de deshidratación GN tiene tecnología de control automático, que puede realizar la operación de floculación completamente automática y completar continuamente el espesamiento y exprimido del lodo, finalmente devolver o descargar el líquido filtrado recolectado.
La máquina deshidratadora de prensa de tornillo DAGYEE es ampliamente utilizada en proyectos de tratamiento de aguas residuales de industrias municipales, acuícolas, alimenticias, de almidón, petroleras, farmacéuticas, químicas, papeleras, del cuero y otras.
•El lodo se puede deshidratar en condiciones aeróbicas para evitar la liberación de fósforo de la deshidratación anaeróbica del lodo.
•Adecuado para una amplia gama de deshidratación de lodos y se puede utilizar para el tratamiento de lodos aceitosos.
•Operando continuamente y automáticamente, no es fácil de bloquear.
•Bajo costo de inversión y operación, sin contaminación secundaria.
•Diseño compacto que ahorra energía y es respetuoso con el medio ambiente y ocupa poco espacio.
Especificaciones del producto
| Modelo | Diámetro del tornillo mm | Tornillo Nos. |
Potencia del tornillo KW |
De agua de limpieza L/H |
Peso KG |
| DL-101 | 100 | 1 | 0.2 | 24 | 220 |
| DL-201 | 200 | 1 | 0.4 | 32 | 420 |
| DL-202 | 202 | 2 | 0.8 | 64 | 550 |
| DL-301 | 301 | 1 | 0.8 | 40 | 900 |
| DL-302 | 302 | 2 | 1.2 | 80 | 1400 |
| DL-303 | 303 | 3 | 1.95 | 120 | 1900 |
| DL-401 | 401 | 1 | 3 | 80 | 2200 |
| DL-402 | 402 | 2 | 4.5 | 160 | 3500 |
| DL-403 | 403 | 3 | 6.7 | 240 | 5500 |
| DL-404 | 404 | 4 | 8.9 | 320 | 7000 |
|
Modelo |
DS Capacidad(kg/h) |
Capacidad para lodos con diferente concentración (m3/h) |
||||
| 10000mg/L |
20000mg/L |
30000mg/L |
40000mg/L |
50000mg/L |
||
| DL-101 | 5~7 | ~0.5 |
~0.25 |
~0.2 |
~0.15 |
~0.14 |
| DL-201 | 15~20 |
~1.5 |
~0.75 |
~0.6 |
~0.5 |
~0.4 |
|
DL-202 |
30~40 | ~3 |
~1.5 |
~1.2 |
~1 |
~0.8 |
|
DL-301 |
50~70 | ~5 |
~2.5 |
~2 |
~1.5 |
~1.4 |
|
DL-302 |
100~140 | ~10 |
~5 |
~4 |
~3 |
~2.8 |
|
DL-303 |
150~210 | ~15 |
~7.5 |
~6 |
~4.5 |
~4.2 |
|
DL-401 |
130~160 | ~13 |
~6.5 |
~5 |
~4 |
~3.2 |
|
DL-402 |
260~320 | ~26 |
~13 |
~10 |
~8 |
~6.4 |
|
DL-403 |
390~480 | ~39 |
~19.5 |
~15 |
~12 |
~9.6 |
|
DL-404 |
520~640 | ~52 |
~26 |
~20 |
~16 |
~12.8 |
Principio de funcionamiento
Engrosamiento: cuando el eje es impulsado por el tornillo, los anillos móviles alrededor del eje se mueven hacia arriba y hacia abajo relativamente. La mayor parte del agua se extrae de la zona de espesamiento y cae al tanque de filtrado por gravedad;
Deshidratación: El lodo espesado avanza continuamente desde la zona de espesamiento hacia la zona de deshidratación. Con el paso de la rosca del eje del tornillo cada vez más estrecho, la presión en la cámara del filtro aumenta cada vez más. Además de la presión generada por la placa de contrapresión, el lodo se presiona en gran medida y se producen tortas de lodo secador;
Autolimpieza: Los anillos móviles giran continuamente hacia arriba y hacia abajo bajo el empuje del eje del tornillo en funcionamiento, mientras que los espacios entre los anillos fijos y los anillos móviles se limpian para evitar la obstrucción que ocurre con frecuencia en los equipos de drenaje tradicionales.
