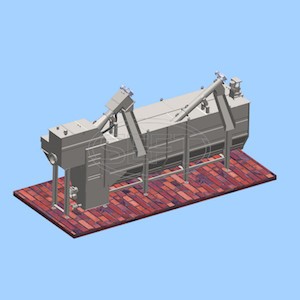

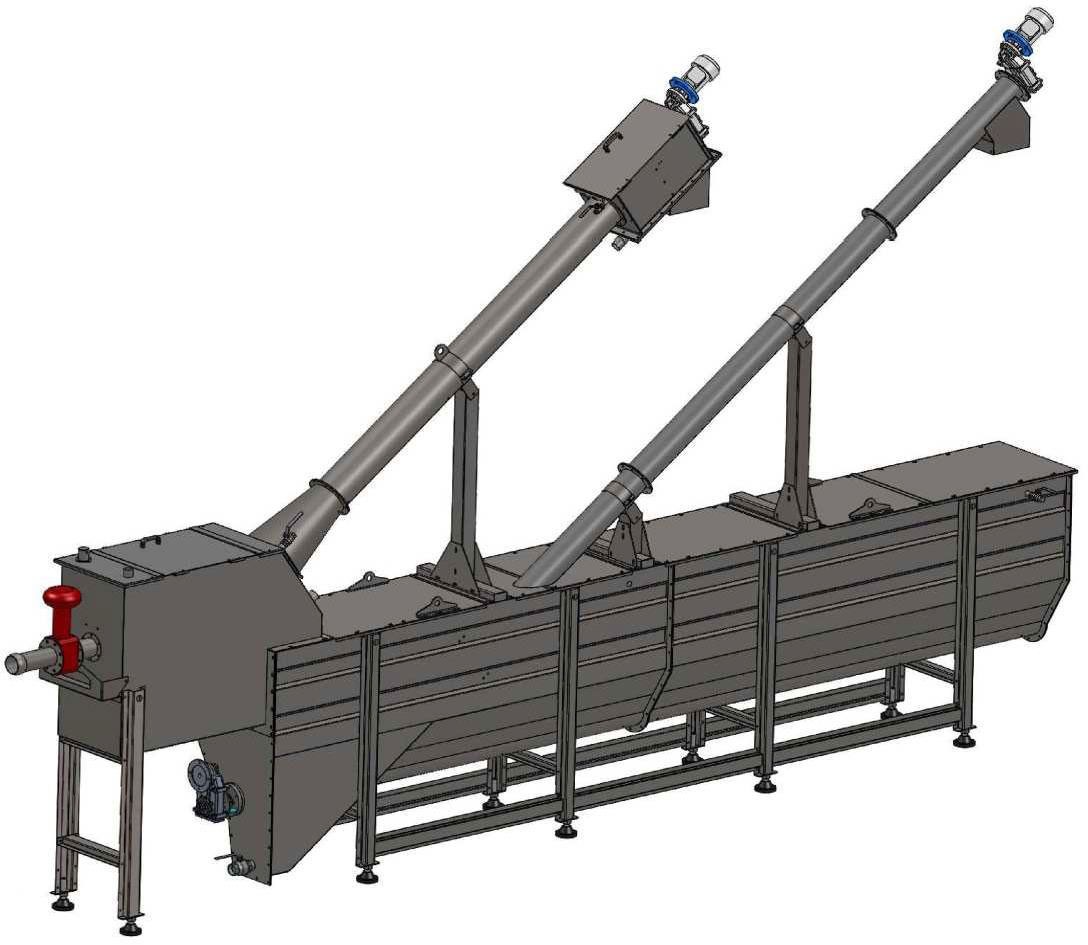

Unidad Combinada de Pretratamiento de Aguas Residuales Descripción
La es una unidad combinada utilizada para pretratar aguas residuales antes de que ingresen a la planta de tratamiento. Realiza tres operaciones principales: cribado, eliminación de arena y eliminación de grasa. Las aguas residuales pasan por una criba donde se eliminan las partículas grandes. La criba de tornillo no solo filtra, sino que lava y compacta los residuos antes de su descarga. La eficiencia depende de la perforación del tamiz y de la tasa de captura. La criba de entrada puede ser una criba espiral tipo TSS o SSS, una criba de tambor giratorio tipo TR, y el tanque puede incluir un tanque de by-pass con criba manual. Los tamices pueden ser de chapa perforada o de rejilla tipo wedge wire. Después del cribado, las aguas fluyen hacia el tanque de sedimentación, donde se produce la decantación de la arena. Para mejorar este proceso, se utiliza un deflector especial que genera un flujo laminar y reduce la diferencia térmica. La arena sedimentada se recoge en un pozo de acumulación y se extrae mediante un transportador helicoidal inclinado (clasificador de arena), que puede incluir un sistema de lavado. Las partículas suspendidas como aceite, grasa y otros materiales, son eliminadas por un sistema de paletas accionadas con cable de acero inoxidable. El tanque está equipado con un soplador de aire para mejorar la separación de materia orgánica y la sedimentación de arena. Las unidades más grandes pueden incluir dos sopladores. La unidad puede fabricarse en acero inoxidable AISI 304 o 316, con espirales en acero al carbono o acero inoxidable, o una combinación de ambos materiales. Se pueden ofrecer diferentes combinaciones de tratamiento según la necesidad: • Cribado, eliminación de arena y grasa • Cribado y eliminación de arena • Eliminación de arena únicamente • Eliminación de grasa y arena (sin cribado) Opcionalmente, la unidad puede suministrarse con cuadro de control, ya sea electromecánico o con PLC.
Componente de cribado combinado
Unidad fiable, completa y compacta
realizando los siguientes pasos del proceso:
cribado fino
Deshidratación de tamizados
separación de arena
deshidratación de arena
Separación y eliminación de grasa (opcional)
Función de funcionamiento de la detección combinada
Tratamiento Físico-Mecánico Robustecido: Diseñada para manejar caudales variables y cargas contaminantes impredecibles típicas de entornos industriales, con equipos reforzados para alta resistencia.
Un tanque de equalización integrado nivela los picos de flujo y concentración de contaminantes, asegurando un tratamiento posterior estable y eficiente.
Elimina eficazmente los sólidos en suspensión (TSS) y las grasas que podrían inhibir o dañar costosos procesos biológicos o de membranas en plantas de tratamiento posteriores.

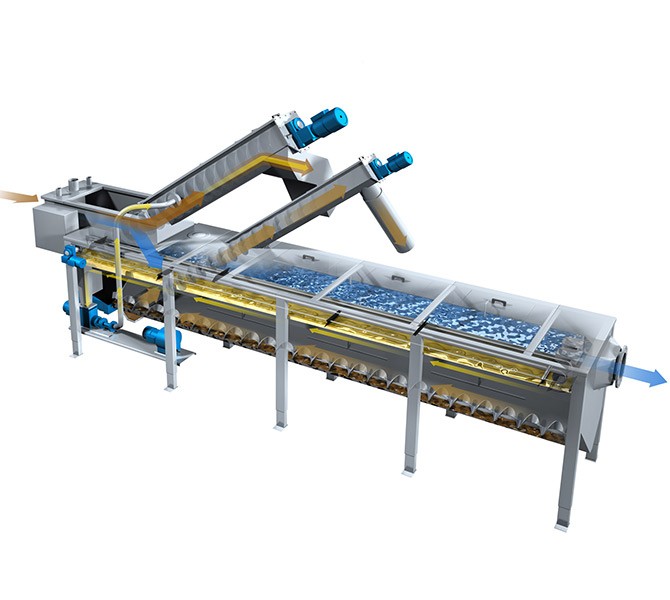

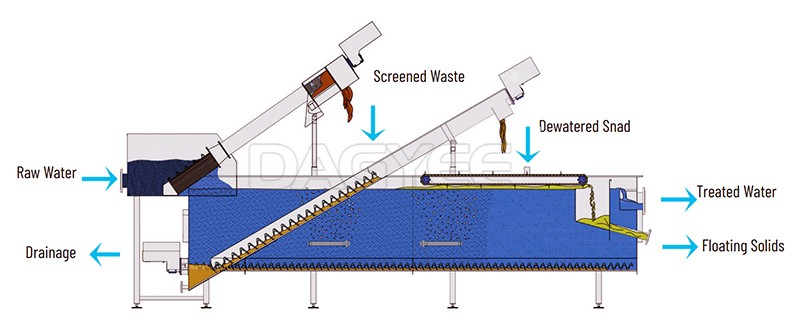

El agua residual ingresa primero al tanque donde se coloca una pantalla de tornillo.
Los materiales sólidos de gran tamaño son filtrados por el tamiz de tornillo y un transportador de tornillo mueve los materiales sólidos capturados hasta el punto de descarga. Al final del transportador, son presionados por la unidad de compactación antes de la descarga.
El agua que todavía tiene materiales sólidos en tamaños más pequeños fluye a través del tanque de sedimentación. Las partículas se sedimentan por tiempo y un tornillo sin fin horizontal las transporta a la tolva de recolección.
Finalmente, son transportados por el transportador de tornillo de desarenado hasta el punto de descarga.
Parámetro de detección combinado
| Especificaciones de energía | ||||||
| Modelo | Capacidad (m3/h) | Longitud del tanque（mm） | Ancho del tanque（mm） | Brida de entrada DN | Brida de salida DN | Agua de lavado máx.(L/S) |
| DSP-30 | 30 | 4200 | 1200 | DN200 | DN200 | 0.5 |
| DSP-50 | 50 | 5800 | 1200 | DN200 | DN200 | 0.5 |
| DSP-100 | 100 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-150 | 150 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-200 | 200 | 8000 | 1500 | DN300 | DN300 | 1 |
| DSP-250 | 250 | 8500 | 1500 | DN350 | DN350 | 1 |
| DSP-350 | 350 | 10000 | 1500 | DN400 | DN400 | 1 |
| DSP-400 | 400 | 12000 | 1800 | DN500 | DN500 | 1 |
| DSP-500 | 500 | 15000 | 2000 | DN500 | DN500 | 1 |
| Especificaciones de energía | ||||
| Modelo | Potencia de pantalla de tornillo(kw) | Transportador de tornillo(kw) |
Removedor de arena
Energía
(kw)
|
Eliminación de grasa
Energía
(kw)
|
| DSP-30 | 0.55 | 0.25 | 0.37 | 0.18 |
| DSP-50 | 0.55 | 0.35 | 0.37 | 0.18 |
| DSP-100 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-150 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-200 | 0.75 | 0.55 | 0.75 | 0.18 |
| DSP-250 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-350 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-400 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-500 | 1.1 | 0.55 | 1..1 | 0.18 |
Ventaja de detección combinadas
Maximiza la Vida Útil de la Infraestructura
Protege las tuberías, bombas y toda la planta de tratamiento downstream de abrasión, obstrucciones y acumulación de grasa, reduciendo los costes de mantenimiento.
Adaptabilidad a Procesos Industriales
Se puede personalizar con materiales y diseños específicos para resistir a ciertos químicos o temperaturas presentes en el efluente industrial.
Preparación para Reutilización (RSU)
Al proporcionar un pretratamiento consistente, permite que el agua tratada en etapas posteriores sea reciclada para usos no potables (riego, lavado de vehículos, WC), reduciendo la huella hídrica.
Características de detección combinadas
Diseño Enterrado o Semicenterrado: Ideal para hoteles donde la estética del paisaje es primordial. La unidad puede instalarse bajo tierra, dejando solo visible la tapa de registro.
Bajo Nivel Sonoro: Los equipos están diseñados y seleccionados para generar un ruido mínimo, evitando molestias a los huéspedes.
Alta Eficiencia en Espacios Reducidos: Solución "todo-en-uno" perfecta para proyectos con limitaciones de espacio, típico en ampliaciones o reformas.
Aplicación de detección combinadas
Urbanizaciones de viviendas unifamiliares y multifamiliares de nueva construcción.
Parques tecnológicos y business parks que requieren una gestión ambiental integrada.
Proyectos de renovación para modernizar la infraestructura hidráulica de urbanizaciones antiguas.
