Описание
Безвальный винтовой конвейер Описание
Безвальный винтовой конвейер в соответствии со строительным материалом, химической промышленностью, защитой окружающей среды, электроэнергетикой, медициной, металлургией, пищевой и другими отраслями промышленности типа LS, винтовой конвейер типа GX, транспортирующий шлифовальный материал большой, вязкость больше, легко агломерируется, упаковка легко материал формируется, когда блокировка материала, повреждение подшипника подвески в реальной ситуации винтовой машины не работает, а независимые исследования и разработки нового типа винтового конвейера. Этот продукт подходит для непрерывной и равномерной транспортировки сыпучих, липких и легко наматываемых материалов, температура транспортировки материалов до 100 ℃, максимальный угол наклона менее 30 °.
Модель безвального винтового конвейера
Представляем безвальный шнековый транспортер, предназначенный для транспортировки сыпучих и вязких материалов в горизонтальной плоскости и под уклоном до 30 градусов.
Оборудование является прекрасным решением при необходимости перемещать сыпучие, вязкие и волокнистые субстанции между технологическим точками, расположенными на расстоянии несколько метров друг от друга с незначительной разницей уровня входа и выхода сырья. В простейших случаях это может быть транспортировка готового продукта от нижнего патрубка смесителя к упаковочной машине или извлеченного шлака к месту утилизации.
Транспортер может быть сгруппирован в несколько линий для перемещения различных компонентов или для увеличения суммарной производительности.
DLS
Модель
Емкости
(м3/ч)
Длина
Скорость
Размер
00
150
300
(m)
(r/min)
A(mm)
B(mm)
B0(mm)
DLS200
2
1.4
0.9
10
20
200
310
270
DLS260
3.5
2.5
1.5
10
20
260
370
340
DLS320
9
6.5
4.1
15
20
320
430
400
DLS355
11.5
7.8
5.5
20
20
355
465
435
DLS420
15
11
7.5
20
20
420
530
500
DLS500
30
25
21
20
20
500
560
680
Преимущества безвального винтового конвейера
Типичные преимуществ
аНизкие эксплуатационные расходы:
Отсутствуют уплотнительные швы, подшипники или шарикоподшипники.
Нет риска обструкции.
Заполняет контейнер на 50% больше, чем винт с валом.
Конвейеры могут быть горизонтальными, наклонными или вертикальными.
Съемный защитный чехол.
занимает небольшое количество места
Один конец винтового основания соединен с редукторным двигателем.
Другой конец свободен, что позволяет осевое или угловое соединение с другим конвейером и прямую передачу груза.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметр от 150 до 500 мм
Длина до 14 000 мм
Производительность до 35 м3/ч (ил, пасты) или до 10 м3/ч (мусор)
Материалы изготовления: углеродистая сталь, нержавеющая сталь 304L/316L, HDPE
Пищевое исполнение
Опция: дренажная секция
Безвальные винтовые конвейеры VS винтовые конвейеры с валом
Транспортировка материалов

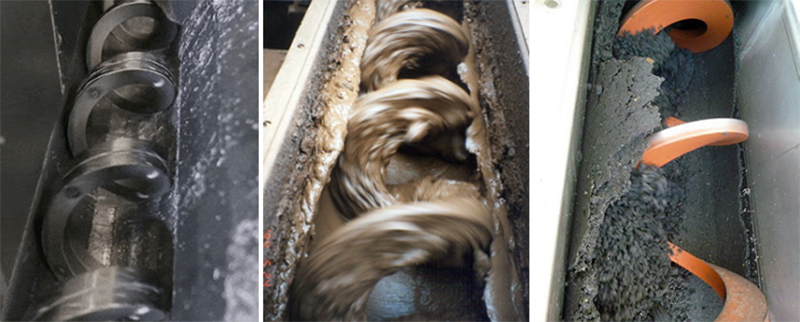

Безвальный подходит для транспортировки шлама, бытового мусора, сетчатого шлака и других вязких, спутанных материалов и массивных материалов, именно потому, что конструкция безвального винтового конвейера без центральной оси имеет большие преимущества для этих материалов.
Винтовой конвейер подходит для транспортировки материалов: порошка, материалов с мелкими частицами и т. д. Если вы транспортируете вязкие
материалов, таких как шлам, он будет прилипать к валу внутренней трубы и лопастям, а материалы транспортировочного блока легко заклинить.
Транспортировочная форма
Безвальный винтовой конвейер подходит для: горизонтальной транспортировки, а большой угол наклона не должен превышать 20°, в зависимости от фактического использования.
Винтовой конвейер подходит для: горизонтальной, наклонной и вертикальной транспортировки.
пропускная способность
Из-за использования безвального вала длина одномашинной транспортировки безвального шнекового конвейера может достигать 60 метров, а пропускная способность в 1,5 раза больше, чем у традиционного шнекового конвейера с таким же диаметром.
Применение безвальных винтовых конвейеров
Керамическая промышленность: глина, кремнезем, песок, полировальные материалы и т. д.
Пищевая промышленность: соя, арахис, крахмал, сухое молоко, соль, сахар и т. д.
Пластмассовая промышленность: пластиковый порошок, пластиковые частицы и т. д.
Деревообрабатывающая промышленность: древесная щепа, поверхность распила древесины и побочные продукты и т. Д.
Окружающая среда: фильтрующий материал, летучая зола, фиксированный остаток, отходы и т. д.
Сельское хозяйство: корма для скота, продукты питания, порошок и т. Д.
